High Flow Centrifugal Pump Guide: Types, Sizing, and Chemical Process Duty

Pokud jste někdy dimenzovali přepravní potrubí pro velkou nádrž nebo jste sledovali boj s cirkulační smyčkou, protože čerpadlo bylo vybráno pouze na hlavě, už víte, že „vysoký průtok“ je relativní pojem. Při práci s odstředivým čerpadlem to obvykle znamená provozní bod, kde na objemu záleží více než na tlaku. Čerpadlo může dopravovat chladicí vodu, kapalinu z chemického procesu, solanku nebo produkt s nízkou viskozitou prostřednictvím široké potrubní sítě a oběžné kolo a skříň jsou uspořádány tak, aby efektivně procházely tímto objemem. Ve společnosti Jiangsu Feixiang Pump Manufacturing Co., Ltd. nás naše každodenní práce s chemickými závody a uživateli procesů naučila, že nejlepší odstředivé čerpadlo s vysokým průtokem je zřídkakdy to největší v datovém listu; je to ten, který odpovídá systémové křivce, tekutině a realitě údržby.

Co znamená „vysoký průtok“ pro odstředivé čerpadlo

Průtok je objem, který čerpadlo dodá za jednotku času, zatímco dopravní výška je energie, kterou přidá na jednotku hmotnosti kapaliny. Vysokoprůtokové odstředivé čerpadlo se nachází na pravé straně své výkonové křivky: velký objem, často skromná dopravní výška. Proto tato čerpadla běžně používají jednostupňové zavěšené oběžné kolo, širokou spirálu a velkorysé sací a výtlačné kanály. Specifická rychlost se zvyšuje se zvyšujícím se průtokem vzhledem k hlavě, pohybující se konstrukce směrem k oběžným kolům se smíšeným prouděním a axiálním prouděním, když je požadavek na tlak velmi nízký a požadavek na objem je velmi vysoký.

Je důležité nezaměňovat vysoký průtok s vysokým tlakem. Pumpa může být velká co do velikosti rámu, ale přesto dodává pouze několik tyčí hlavy. Naopak vícestupňové čerpadlo může produkovat vysoký tlak s poměrně mírným průtokem. Praktickou otázkou je, kde křivka systému protíná křivku čerpadla a zda zvolené čerpadlo pracuje v blízkosti bodu své nejlepší účinnosti. Pro kapaliny s nízkou viskozitou, jako je voda, rozpouštědla a mnohé chemické proudy, jsou odstředivá čerpadla přirozeně vhodná, protože mohou propouštět velké objemy s relativně jednoduchou konstrukcí.

Běžné konfigurace odstředivých čerpadel s vysokým průtokem

Vysoký průtok splňuje několik uspořádání čerpadel a správná volba závisí na dopravní výšce, uspořádání, kapalině a četnosti provozu jednotky. Horizontální jednostupňové procesní čerpadlo je často první možností pro obecný přenos, protože je přístupné a snadno se udržuje. Vertikální čerpadla šetří podlahovou plochu a udržují krátkou sací dráhu v jímkách nebo cirkulačních jímkách. Čerpadla s axiálním průtokem posouvají myšlenku vysokého průtoku dále a používají oběžná kola ve stylu vrtule pro velmi velké objemy při nízké dopravní výšce. Vícestupňové jednotky vstupují na scénu, když musí být stejný průtok dodáván při vyšším tlaku, ačkoli plášť se stává delším a složitějším.

V chemickém provozu musí čerpadlo také respektovat materiály a těsnění. Standardní čerpadlo pro chemické procesy může být dodáno z litiny, nerezové oceli nebo jiných slitin s mechanickými těsněními vhodnými pro dané médium. Pro kyseliny, louhy a solné roztoky může být zapotřebí čerpadlo s vložkou nebo čerpadlo odolné proti korozi. Pro velmi velké cirkulační úkoly, jako jsou odpařovací a krystalizační smyčky, může být konstrukce s axiálním průtokem účinnější než nucení vysokoprůtokového odstředivého čerpadla pracovat daleko od svého nejlepšího bodu. naše diskuze o výkonu axiálního čerpadla pokrývá tento kompromis podrobněji.

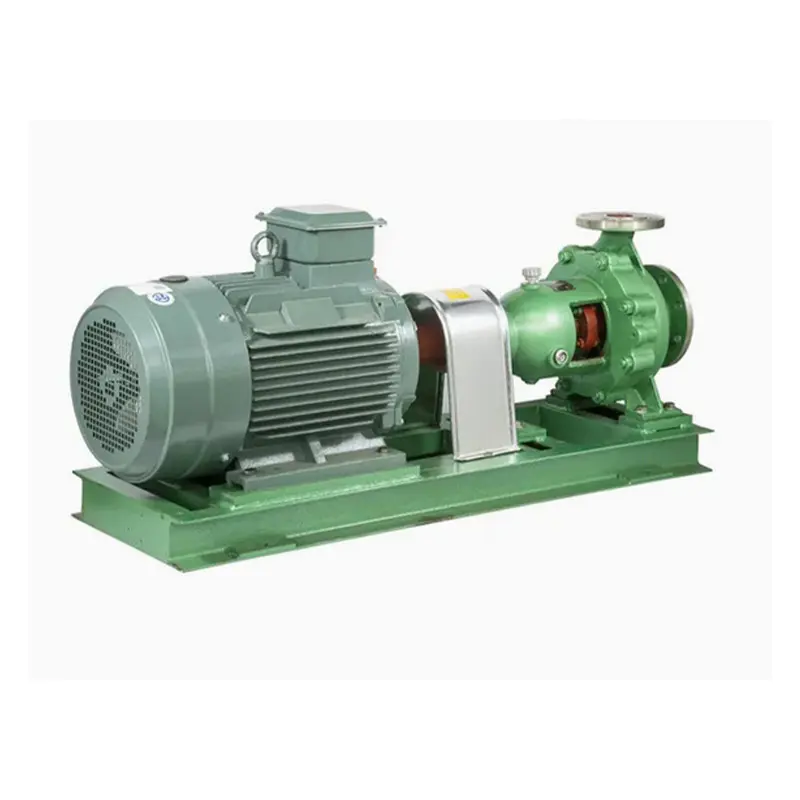

Horizontální chemické odstředivé čerpadlo typu IH Pro korozivní kapaliny podobné vodě bez pevných látek nabízí toto jednostupňové čerpadlo ISO2858 široký rozsah průtoku a dopravní výšky pro provoz v chemických procesech. Zobrazit produkt →

Rychlé srovnání stylů čerpadel s vysokým průtokem

Kde se ve zpracovatelských závodech hodí vysokoprůtoková odstředivá čerpadla

Odstředivá čerpadla s vysokým průtokem se objevují na více místech, než mnoho lidí očekává. Zacházejí s chladicí vodou a užitkovou vodou, přenášejí produkt mezi nádržemi, plnicí pračky, cirkulují solanku nebo termální kapalinu a podporují systémy pláště reaktoru. V chemických závodech lze stejnou řadu čerpadel použít pro zředěné roztoky, rozpouštědla a jiné kapaliny s nízkou viskozitou za předpokladu, že smáčené materiály a těsnění jsou kompatibilní. Když proud obsahuje pevné látky nebo plyn, obraz se změní a může být zapotřebí jiný design nebo upravená instalace.

Jeden užitečný rozdíl je mezi přenosem a cirkulací. Přečerpávací čerpadlo má obvykle definovaný cyklus spouštění a vypínání a může vyžadovat samonasávání nebo schopnost sacího zdvihu. Oběhové čerpadlo běží po dlouhou dobu, takže na účinnosti a stabilním provozu v blízkosti bodu nejlepší účinnosti záleží více. Dobrým příkladem jsou odpařovací a krystalizační okruhy: čerpadlo musí pohybovat velkým objemem louhu s nízkou dostupnou výškou a nesprávný výběr může způsobit kavitaci, vibrace nebo zbytečný odběr energie. To je jeden z důvodů, proč naše řada čerpadel zahrnuje jak procesní odstředivá, tak i chemická axiální čerpadla pro velkoobjemovou cirkulaci.

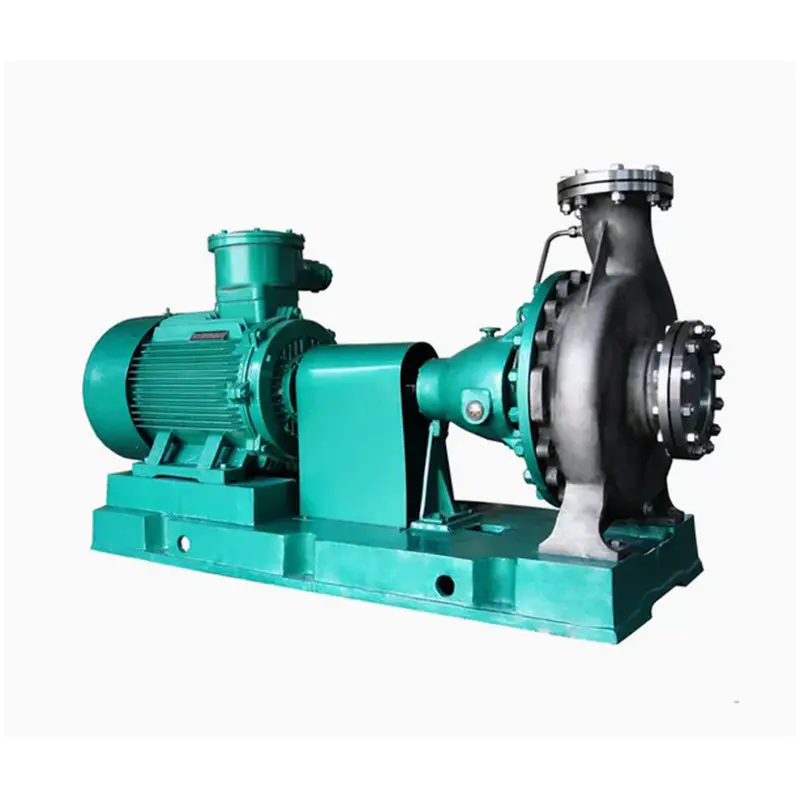

CZ Standardní čerpadlo pro chemické procesy Čerpadlo chemického procesu se zadním otevíráním pro korozivní nebo vysokoteplotní kapaliny, s průtoky do 1500 m³/h a údržbou bez otevírání potrubí. Zobrazit produkt →

Kontrolní seznam pro dimenzování a výběr

Spolehlivý výběr začíná daty, nikoli velikostí rámce. Než se podíváte na křivky, zapište si normální a maximální průtok, požadovanou dopravní výšku, vlastnosti kapaliny a provozní teplotu. Poté pečlivě zkontrolujte sací stranu. Mnoho čerpadel s vysokým průtokem je obviňováno z kavitace, když skutečným problémem je nedostatečná čistá pozitivní sací výška, dlouhé sací potrubí nebo špatně umístěné koleno. Následující kontroly jsou praktickým výchozím bodem.

1. Pracovní bod: Potvrďte návrhový tok a hlavu plus jakoukoli budoucí rezervu kapacity. Vyhněte se přidávání libovolných okrajů, které tlačí pumpu úplně vpravo od její křivky.
2. Údaje o tekutinách: Zaznamenávejte viskozitu, hustotu, obsah pevných látek, rozpuštěný plyn, korozivitu a teplotu. Ty určují typ čerpadla, materiály a uspořádání těsnění.
3. Marže NPSH: Porovnejte dostupné NPSH s požadovaným NPSH v celém rozsahu průtoku, nejen v bodě návrhu.
4. Materiály a těsnění: Přizpůsobte smáčené části kapalině a zvolte plán proplachu těsnění, který lze udržovat v terénu.
5. Řidič a ovládání: Zkontrolujte dimenzování motoru, způsob spouštění, provoz s proměnnými otáčkami a vliv změny rychlosti na průtok a dopravní výšku.
6. Rozložení: Udržujte sací potrubí krátké a přímé, zajistěte dostatečné ponoření a ponechte prostor pro přístup údržby.

Pomůže také zeptat se, jak bude čerpadlo provozováno. Jednotka, která léta běží na plné obrátky, má jiné priority než jednotka, která je často škrtena nebo přepínána. Pokud systém potřebuje široký rozsah průtoku, může být regulace s proměnnou rychlostí užitečnější než větší sestava oběžného kola. Pokud je kapalina korozivní, může být vložková nebo nerezová konstrukce nákladnější, ale zkrátí se prostoje. Cílem není najít nejvyšší průtokové číslo; je najít čerpadlo, které zůstane uvnitř zdravého provozního okna.

Poznámky k instalaci, provozu a údržbě

Odstředivá čerpadla s vysokým průtokem odměňují dobrou instalaci. Injektáž základové desky, vyrovnání hřídele a podpěra potrubí jsou důležité, protože velké objemy průtoku mohou vytvářet znatelné reakční síly. Sací potrubí by mělo být bez vysokých míst, kde by se mohl shromažďovat vzduch, a čerpadlo by nikdy nemělo běžet nasucho, pokud není speciálně navrženo pro tento účel. Během uvádění do provozu zkontrolujte rotaci, únik těsnění, vibrace a proud motoru v aktuálním provozním bodě. Čerpadlo, které je při spouštění hlučné nebo vibruje, může kavitovat, vychýlit se nebo běžet daleko od svého projektovaného průtoku.

V každodenním provozu sledujte sací tlak, výtlačný tlak, indikaci průtoku a teplotu ložisek. Postupná ztráta průtoku může ukazovat na opotřebované oběžné kolo, částečně ucpané sací síto nebo změnu v procesu. Poruchy mechanické ucpávky jsou často způsobeny chodem nasucho, špatným průtokem splachování nebo nesprávným vyrovnáním spíše než těsněním samotným. Uschovejte si náhradní otěrové kroužky a těsnění pro kritické jednotky a zaznamenejte křivku čerpadla při uvedení do provozu, aby bylo možné budoucí změny výkonu posoudit podle známé základní linie. Pro vysokoteplotní nebo korozivní provozy je obvykle užitečnější plán preventivní údržby založený na stavu těsnění a trendu vibrací než pevný interval generální opravy.

Vertikální axiální průtokové čerpadlo pro velkoobjemové aplikace Vertikální axiální čerpadlo pro velkoobjemové provozy s nízkou spádem; prostorově úsporná orientace vyhovuje zavlažování, protipovodňové ochraně, čištění odpadních vod a omezeným instalacím. Zobrazit produkt →

Spolupráce s výrobcem čerpadel na vysoký průtok

Jiangsu Feixiang Pump Manufacturing Co., Ltd. vyrábí chemická čerpadla od 80. let 20. století a náš sortiment zahrnuje čerpadla pro chemické procesy, čerpadla odolná proti korozi, vysokoteplotní čerpadla, čerpadla s axiálním průtokem, samonasávací čerpadla a související zařízení. Tato šířka je užitečná, když se vysoký průtok překrývá s chemickou kompatibilitou nebo vysokou teplotou, protože konverzace se může přesunout od „které čerpadlo je největší“ k „která hydraulická a materiálová kombinace se hodí k této řadě“. Naše řady procesních čerpadel CZ, HJ, IH a ZA obsluhují různé části této mapy, zatímco axiální a vertikální oběhová čerpadla pokrývají velkoobjemové aplikace s nízkou spádem.

Pokud plánujete novou instalaci nebo výměnu čerpadla, které nikdy zcela nesedělo, zašlete nám průtok, dopravní výšku, údaje o kapalině, teplotu a jednoduchý náčrt rozmístění potrubí. Můžeme s vámi probrat povinnost a doporučit praktickou konfiguraci. Cílem je vysokoprůtokové odstředivé čerpadlo, které svou práci vykonává tiše, efektivně as údržbou, kterou váš tým skutečně zvládne.
